设备描述

1、整套设备经精密数控机床、精密焊接等加工工艺制作而成，每个环节都有特殊的制作和装配要求，征集易拆装，内部无任何死角，清洁方便，结合所粉碎物料的特性，保障物料的纯度，是专门的超微粉碎设备。

2、解决方案：推荐使用机械粉碎机，且在制作上充分考虑热量的及时带走；在分级出料的过程中，减少阻力，减少热量；关键部件采用进口轴承（SKF），采用德国工艺装配轴套；粉碎盘采用进口平衡机矫正，保障运行过程中的优良平衡性达到理想的线速度；针对纤维性、韧性优化刀头和粉碎齿圈的组合，获得好的粉碎力，达到理想的粉碎效果；控制系统采用人性化设计，PLC控制，稳定。

3、采用变频控制分级叶轮，可达到较高的线速度，确保顶点切割。

4、采用工艺制作的分级叶轮，具有动平衡性。

工作原理

1、物料经喂料系统进入密闭缓冲仓，通过定量喂料系统进入机械粉碎机，通过高速旋转的磨块与齿圈形成碰撞，摩擦，剪切多种综和力作用下粉碎，粉碎完的物料进入分级区，合格的物料通过分级轮，进入收集区收集，粗料落入粉碎区继续粉碎，超细粉进入脉冲除尘器，经布袋过滤后，净化空气由引风机排出，完成一个粉碎作业。

2、整个生产线可采用PLC控制，触摸屏显示，声光电显示报警系统电流、电压、温度压力等主要参数均有显示。实现整条生产线的自动控制。

3、可与分级机连接组成生产线对农产品进行蛋白分离提取，如豌豆蛋白、小麦蛋白等。

4、应用范围：非金属矿、化工、涂料、电子材料、金属粉末、食品、医药、添加剂、淀粉等。

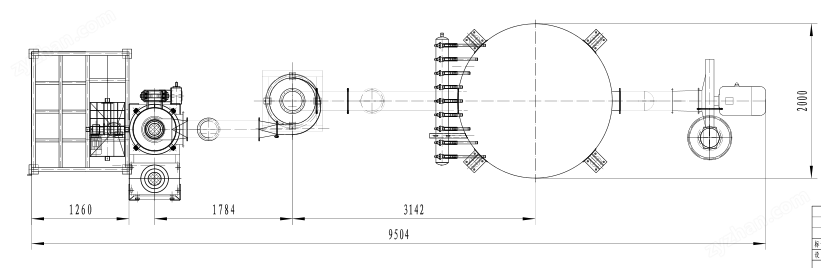

设备结构

机械粉碎机主要由加料控制系统、粉碎主机、分级系统、旋风收集器、脉冲袋式除尘器、高压引风机及电器控制系统等组成。

粉碎机主机:粉碎机主机主要由电机、粉碎盘、分级轮、衬板、筒体等组成，物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区，在高速旋转的分级叶轮产生的强大离心力作用下，使粗细物料分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集，使粗细颗粒分离，细颗粒上升至分级区二次分级，粗颗粒下降至卸料口处排出。分级机叶轮通过变频器调整，并设计了失压保护、过电流保护、料位控制、运行状态监视及报警系统等保护措施。

旋风收集器:是主要产品的收集系统，含尘气流进入旋风收集器后，由于离心力的作用，粉料沿筒壁成旋状下滑，在内锥筒尾部被分离并净化。净化后的气体及少量微粉经过旋风中心管排出。

脉冲袋式除尘器: 由滤袋捕集装置、脉冲清灰装置、气动控制装置及脉冲控制装置等组成。采用电磁脉冲自动清灰，携带粉尘的气体进入滤袋除尘器后，粉尘被滤袋过滤，附着在滤袋外表面的粉尘在脉冲反吹气体的作用下散落在底部被收集，经过过滤后的洁净气体通过风机排入大气。

引风机:给整个分级系统提供足量的动力风量，用于分级和输送物料，使整个系统在负压下运行，避免和减少粉尘外泄。

技术参数

型号	进料粒径：mm	产品粒度：D97=um	总机功率：kw	生产能力：kg/h
CJ600	≤5	3-150	47	10-600
CJ800	≤5	3-150	80-100	50-800
CJ1000	≤5	3-150	137-160	100-1000
CJ1200	≤5	3-150	200-250	200-3000
CJ1400	≤5	5-150	250-300	300-5000
以上生产能力为参考，生产能力由物料性质及细度决定。

应用物料

生产线	应用领域
矿物粉碎、分级、打散、整形、包覆改性生产线	方解石、白云石、高岭土、重晶石、石英、滑石、错英砂、硅灰石、煤粉、轻质碳酸钙、云母、铝矾土、、水镁石、膨润土、石榴石、菱镁矿、红柱石、叶腊石、钾长石、透辉石、累托石、硅藻土、石膏、珍珠岩等
超硬功能材料粉碎、分级生产线	碳化硅、碳化硼、白刚玉、氧化错、氧化沛、高温氧化铝、氮化硅、氮化硼、棕刚玉等
电池新材料粉碎、分级、整形、融合生产线	磷酸铁锂、、钴酸锂、锰酸锂、二氧化锰、三元材料、天然石墨、人造石墨、沥青、焦炭、镍钴酸锂、氧化钴、氢氧化锂、四氧化三钴、草酸亚铁等
化工新材料粉碎、分级、打散、包覆改性生产线	阻燃剂、、、a-氧化铝、硅胶、炭黑、白炭黑、农药除草剂、杀虫剂、可湿性粉剂、沉淀、发泡剂、荧光粉、催化剂、树脂、聚乙烯聚丙烯、、染料、复印粉、椽胶、尼龙硅酸铝、pvc助剂、塑料助剂、、丙烯酸树脂、碳酸钠、、瓜尔胶、元明粉、活性炭、硬脂酸聚磷酸铵、聚乙烯蜡、纤维素、钛白粉、木粉、竹粉、木薯纤维、硫磺等
医药、食品、粮食、饲料粉碎、分级生产线	中药原料中药中间体西药及中间体鳖粉、可可粉大豆蛋白红豆衫葛根、软骨素脱水蔬菜栗子粉辣椒粉、茶籽、砂糖、红豆、咖啡豆、中华参、食品钙骨粉、柠檬酸钙、大麦苗、卡拉胶、、花粉、蜂胶粉、蒜粉、珍珠粉，大米、小麦、淀粉、花生粕、豆柏、蛋壳、花生、饲料添加剂、米糠、麦麸、高粱、贝壳、木薯、黄姜等
陶瓷新材料粉碎、分级生产线	陶瓷融块、陶瓷色釉科、硅酸错、氧化铁、氧化铬、荧光颜料、氧化钛、氧化铁红、酞菁、荧光增白剂等
金属超细粉末粉碎、分级生产线	铝粉、铁粉、锌粉、铜粉、镁粉、二硫化钼、钮粉、钴粉、锡粉、碳化钨、五氧化_钒、金属硅、不锈钢粉、合金粉末等
建筑新材料粉碎、分级生产线	超细粉煤灰、超细水泥、钢渣、水渣、矿渣、石油焦、玻璃微珠、生石灰、硅灰等
纳米新材料粉碎、分级、打散、改性生产线	油墨、纳米轻钙、纳米陶瓷材料、纳米磁性材料、纳米催化剂、纳米纤维等
