1、测量原理 磁致伸缩液位传感器部分是基于磁致伸缩原理设计的，它由敏感波导丝、波导管、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成, 当电子探头中脉冲微波发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速速度沿波导丝传递。当脉冲环形磁场与磁浮子磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波，此扭力波以光速速度返回到电子探头，使线圈两端产生脉冲感应。通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以精确地计算出被测液面高度。同时将温度传感器置于测杆内，便可连续测定介质温度。 2、特点 l 广泛应用于高温高压液体、腐蚀性液体环境中； l 杆式探杆测量距离6米，温度范围：-40-400℃； l 缆式探杆测量距离20米； l 对于腐蚀性液体采用特氟龙、PTFE探杆和浮子； l 对于分层液体可以同时测量界位和液位； l 高精度，±0.5mm或±1mm； l 高分辨率，响应快， l 多种数据输出方式选择； l HART(标准) 4…20mA模拟信号 l PROFIBUS PA l 基金会现场总线（FF） l 浮子磁铁采用进口磁铁，使用寿命长； l 多种输出方式可供选择； l 具有反向极性保护功能； l 防雷击、防射频干扰,安装方便、不需定期标定和维护； |
|
产品按照防暴的要求设计和认证。适用于石油、化工、电力、钢铁、食品、制药等行业的过程容器和存储容器精确测量。
3、仪表概况

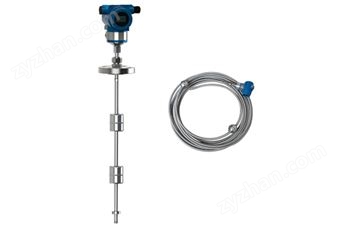

图示 |
|
|
|
型号 | GDT500-A | GDT500-B | GDT500-C |
应用 | 过程条件简单的一般普通液体，比如加油站油料、小型容器的液位测量 | 高温高压,过程条件复杂的液体，比如锅炉、化工过程反应塔液位测量 | 强酸强碱,过程条件复杂的腐蚀性液体，比如液氯、硫酸槽等液位测量 |
量程 | 6m | 6m | 6m |
测量精度 | ±1mm | ±1mm | ±1mm |
过程连接 | 螺纹3/4”NPT，法兰 | 螺纹3/4”NPT，法兰 | 螺纹3/4”NPT，法兰 |
测杆材质 | 304S、316L | 304S、316L | 316L +PTFE |
浮子材质 | 316L | GH3039合金 | 316L +PTFE |
过程温度 | -40℃～200℃ | -40℃～400℃ | -40℃～200℃ |
过程压力 | -0.1～6MPa | -0.1～25MPa | -0.1～4MPa |
防爆标志 | ExiaIICT6 | ExiaIICT6 | ExiaIICT6 |
壳体/防护 | 铸铝/IP65/68 | 铸铝/IP65/68 | 铸铝/IP65/68 |
电气接口 | M20*1.5，1/2”NPT | M20*1.5，1/2”NPT | M20*1.5，1/2”NPT |
信号输出 | 4…20mA HART协议 RS485通信 | 4…20 mA HART协议 RS485通信 | 4…20 mA HART协议 RS485通信 |
图示 |
|
|
|
型号 | GDT500-D | GDT500-E | GDT500-F |
应用 | 多种混合液体界位测量，比如油水界位和液位测量 | 软缆探杆，大量程储罐液体测量，比如原油、成品油、化工原料、LNG等储罐液位测量 | 双腔液位计，磁致伸缩+磁翻版液位计，比如锅炉、气液混合、化工过程反应塔液位测量 |
量程 | 6m | 30m | 6m |
测量精度 | ±1mm | ±1mm | ±1mm |
过程连接 | 螺纹3/4”NPT，法兰 | 螺纹3/4”NPT，法兰 | 螺纹3/4”NPT，法兰 |
测杆材质 | 304S、316L | 304S、316L | 304S、316L |
浮子材质 | 316L | 316L | 316L |
过程温度 | -40℃～200℃ | -40℃～120℃ | -40℃～350℃ |
过程压力 | -0.1～6MPa | -0.1～6MPa | -0.1～25MPa |
防爆标志 | ExiaIICT6 | ExiaIICT6 | ExiaIICT6 |
壳体/防护 | 铸铝/IP65/68 | 铸铝/IP65/68 | 铸铝/IP65/68 |
电气接口 | M20*1.5，1/2”NPT | M20*1.5，1/2”NPT | M20*1.5，1/2”NPT |
信号输出 | 两线制4…20mA HART协议 RS485通信 | 两线制4…20mA HART协议 RS485通信 | 两线制4…20mA HART协议 RS485通信 |
4、磁致伸缩液位计-选型表
GDT500系列磁致伸缩液位计 | |||||||||
液位计系列 | |||||||||
A | — | — | — | — | — | — | — | — | 标准型 |
B | — | — | — | — | — | — | — | — | 高温高压定制型 |
C | — | — | — | — | — | — | — | — | 防腐型 |
D | — | — | — | — | — | — | — | — | 多功能型 |
E | — | — | — | — | — | — | — | — | 大量程软缆型 |
F | — | — | — | — | — | — | — | — | 就地显示+远传 |
丨 | 安全认证 | ||||||||
丨 | P | — | — | — | — | — | — | — | 标准型 |
丨 | I | — | — | — | — | — | — | — | 防爆型 ExiaIICT6 |
丨 | 丨 | 天线型式/材料 | |||||||
丨 | 丨 | A | — | — | — | — | — | — | 硬杆式/304 |
丨 | 丨 | B | — | — | — | — | — | — | 硬杆式/316 |
丨 | 丨 | C | — | — | — | — | — | — | 软缆式/316 |
丨 | 丨 | D | — | — | — | — | — | — | 硬杆式/304+PTFE |
丨 | 丨 | X | — | — | — | — | — | — | F型专用 |
丨 | 丨 | 丨 | 输出信号类型 | ||||||
丨 | 丨 | 丨 | A | — | — | — | — | — | 1路4-20mA，液面（界面） |
丨 | 丨 | 丨 | B | — | — | — | — | — | 1路4-20mA+HART，液面（界面） |
丨 | 丨 | 丨 | C | — | — | — | — | — | 2路4-20mA，液面+界面 |
丨 | 丨 | 丨 | D | — | — | — | — | — | RS485，液面+界面 |
丨 | 丨 | 丨 | E | — | — | — | — | — | RS485，液面+温度 |
丨 | 丨 | 丨 | F | — | — | — | — | — | RS485，液面+界面+温度 |
丨 | 丨 | 丨 | 丨 | 过程连接形式/材料 | |||||
丨 | 丨 | 丨 | 丨 | GP | — | — | — | — | 螺纹 M27*2 |
丨 | 丨 | 丨 | 丨 | FA | — | — | — | — | 法兰 DN50 PN16 RF/304SS (HG/T20592-2009) |
丨 | 丨 | 丨 | 丨 | FB | — | — | — | — | 法兰 DN80 PN16 RF/304SS (HG/T20592-2009) |
丨 | 丨 | 丨 | 丨 | FC | — | — | — | — | 法兰 DN100 PN16 RF/304SS (HG/T20592-2009) |
丨 | 丨 | 丨 | 丨 | FD | — | — | — | — | 法兰 DN150 PN16 RF/304SS (HG/T20592-2009) |
丨 | 丨 | 丨 | 丨 | F1 | — | — | — | — | 法兰 DN50 PN16 RF/304+PTFE (HG/T20592-2009) |
丨 | 丨 | 丨 | 丨 | F2 | — | — | — | — | 法兰 DN80 PN16 RF/304+PTFE (HG/T20592-2009) |
丨 | 丨 | 丨 | 丨 | F3 | — | — | — | — | 法兰 DN100 PN16 RF/304+PTFE (HG/T20592-2009) |
丨 | 丨 | 丨 | 丨 | AF | — | — | — | — | 法兰 DN20 PN16 RF/304S (HG/T20592-2009) 仅用于GDT500F型 |
丨 | 丨 | 丨 | 丨 | BF | — | — | — | — | 法兰 DN25 PN16 RF/316 (HG/T20592-2009) 仅用于GDT500F型 |
丨 | 丨 | 丨 | 丨 | 丨 | 密封材料/过程温度 | ||||
丨 | 丨 | 丨 | 丨 | 丨 | 2 | — | — | — | Viton/-40…+120℃ |
丨 | 丨 | 丨 | 丨 | 丨 | 4 | — | — | — | Viton/-40…+200 |
丨 | 丨 | 丨 | 丨 | 丨 | 5 | — | — | — | PEEK/-60…+250℃ |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 壳体材质/防护等级 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | — | 铸铝/IP66 |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | S | — | — | 304不锈钢/IP67 |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 电气接口 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M | — | M20*1.5 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M2 | — | M20*1.5 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N | — | 1/2"NPT（F） 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N2 | — | 1/2"NPT（F） 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 表头显示和调试模块 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | 带 |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | 不带 |
# | # | # | # | # | # | # | # | # | 选定订货代码 GDT500-###### |
