液氨流量计主要用于工业管道流体介质的流量侧量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表常数能*稳定。插入式仪表在管道的插入口安装，球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传感器，可靠性高，可在-20℃至+300℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较*、理想的流量仪表。

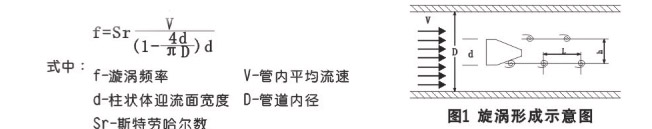

在流体中垂直地插入一根柱状阻力体时，在其两侧就会交替地产生旋涡，随着流体下游方向运动，

形成旋涡列，称为卡曼涡街，见图1。产生涡街的阻力体称旋涡发生体。实验证明，旋涡的频率与流速成正比，

可用下式表示:

实验证明:当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式h/L=0.281时非对称旋

涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以当旋涡发生

体柱宽d和斯特劳哈尔数Sr为定值时旋涡发生体的频率f与流体的平均流速成正比，即与流Q成正比而与

压力、温度、密度等参数无关。

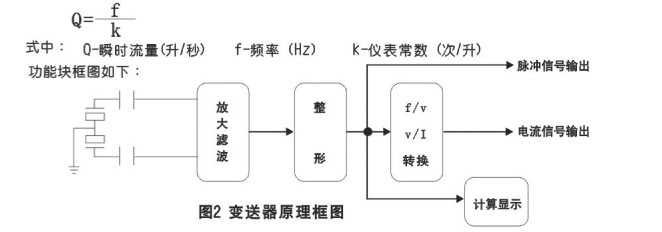

当旋涡在柱体两侧产生时，传感器受到与流向垂直的交变升力的作用感生信号，升力的变化频率是

旋涡频率，传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成

4~20mA标准信号输出，流量Q与频率f的关系如下式:

涡街流量计技术参数

仪表型号			HH-LUGB
测量介质			气体、液体、蒸汽
口径规格	法兰卡装式口径规格		15，（20），25，32，40，50，65，80，100，125，150
	法兰连接式口径规格		125、150、200、250、（350）
	插入式口径规格		200-2000
流量测量范围	正常测量流速范围		雷诺数1.5×104-4×106；气体5-50m/s；液体0.5-7m/s。
	正常测量流量范围		液体、气体流量测量范围见表2；蒸汽流量范围见表3；插入式流量范围见表4
测量精度			法兰卡装式、法兰式为液体1级，气体1.5级
			插入式测量头精度为1级、插入工业管道上精度为≥2.5级
被测介质温度			常温-25℃-80℃ 高温-25℃-250℃或-25℃-300℃
工作压力			1.6MPa; 2.5MPa；4.0MPa（可按订货要求生产）
输出信号（信号线接口H20×1.5内螺纹）		脉冲电压输出信号	高电平8-10V 低电平0.7-1.3V （防爆型号：高电平4-5V 低电平0.7-1.3V）
			脉冲占空比约50%，传输距离为100米。
		标准电流输出信号	DC4-20Ma 允许外接负载电阻小于600 Ω（电源DC24V）,传输距离为3000米。
仪表使用环境			温度：-25℃-+55℃ 湿度：5-90% RH50℃
材质			表体为不锈钢304，转换器外壳为铝合金。
电源			DC12V±10% DC24V±10%; 锂电池3.6V
防爆等级			本安防爆型ExiaⅡCT1-T5，隔爆型ExdⅡBT4
防护等级			IP65
前后直管段要求			参见表7、表8
